- 產品概述 -

CT型阻尼彈簧隔振器按“低頻大阻尼隔振器”設計原則，全系列采用并連多個壓縮螺旋彈簧組合，提高產品穩定性能。采用金屬絲網作阻尼材料，不但能增加阻尼系數，而且延長使用壽命。為便利安裝，隔振器上下端面套置橡膠參襯墊，增大摩擦系數，可直接放置在隔振臺座與支承結構之間，一般不需連接固定。當隔振設備與隔振器需要連接固定時，隔振器上端配螺栓裝置，即可用“CTB型阻尼彈簧隔振器”。當隔振設備與支承結構需要連接固定時，隔振器上端配螺栓裝置，下端配固定底板，即可用“CTG型固定式阻尼彈簧隔振器”。因此，CT型阻尼彈簧隔振器具有結構合理，安裝方便，頻率低，阻尼大，隔振降噪效果明顯等特點。是一種通用性預壓縮阻尼彈簧隔振器。

CT型阻尼彈簧隔振器全系列共20種規格，單只垂向荷載自10kg～5000kg，自振頻率為2.16Hz～4.79Hz，阻尼比0.1。適用于風機、水泵、冷水機組、空調機組等機械設備的積極隔振和各類精密儀器儀表的消極隔振。

- 示意圖 -

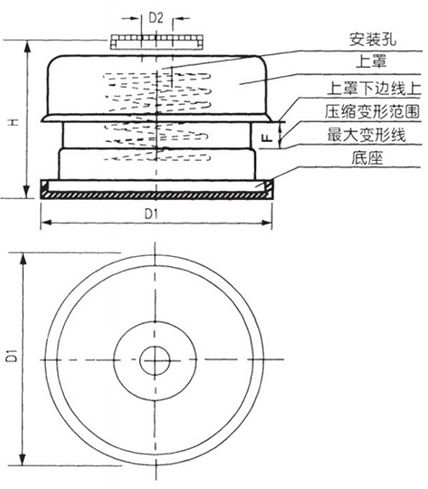

CT1示意圖

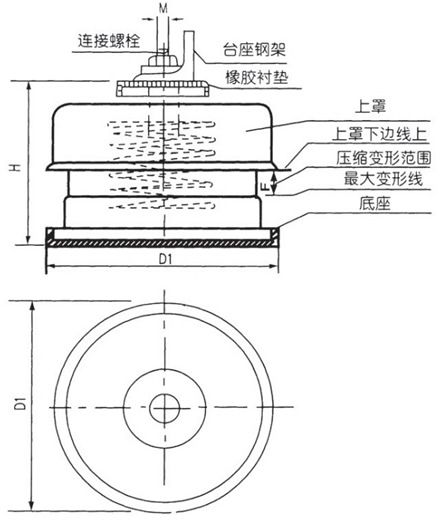

CTB示意圖

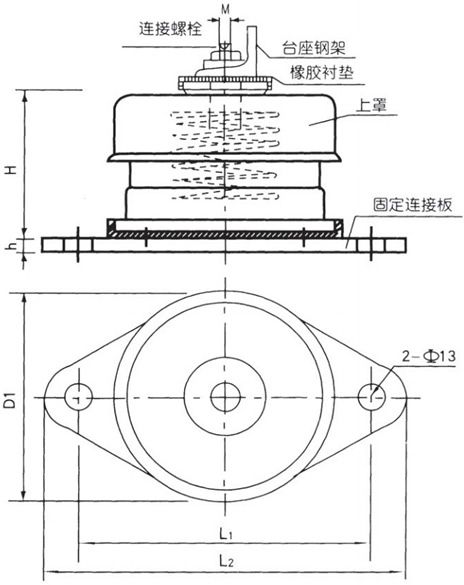

CTG示意圖

- 型號代義 -

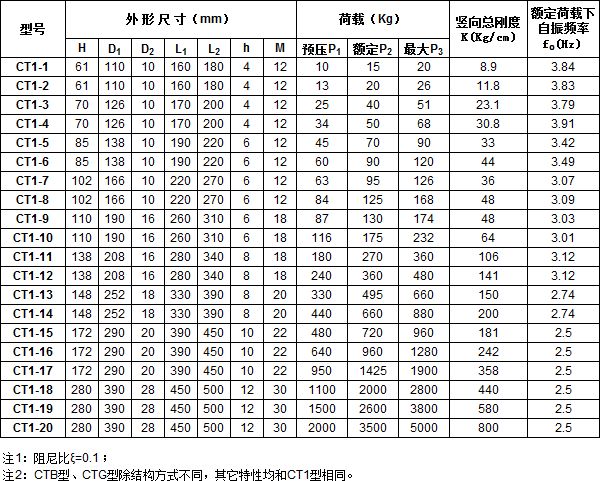

-  技術參數及外形尺寸 -

-  產品應用說明 -

1． 隔振器承載應包括隔振體系總重W（設備總重+臺座重量），選擇支承點以偶數為佳，最低不少于四個，單只隔振器承載P=W/N，N—支承點數。
2． 確定隔振器型號，按單只隔振器承載P≥P2，最大不得大于P3。
3． 產品構造圖中F為承載時允許壓縮變形量，F(xiàn)=(P-P1)/K，安裝時各隔振器變形量應一致，否則，可移動隔振器位置，使變形量相等。隔振器最大變形量不得超過最大變形線（產品上標有紅線）。
4． 為滿足隔振效果，設備干擾頻率f與隔振器自振頻率f0率比f(wàn)/ f0大于2。
F=n/60(Hz)
n—設備轉速（轉/分）

5． 隔振效率按T=(1-η)×100%計算得出。振動傳遞率：

式中：ξ—阻尼比，f/f0—頻率比。

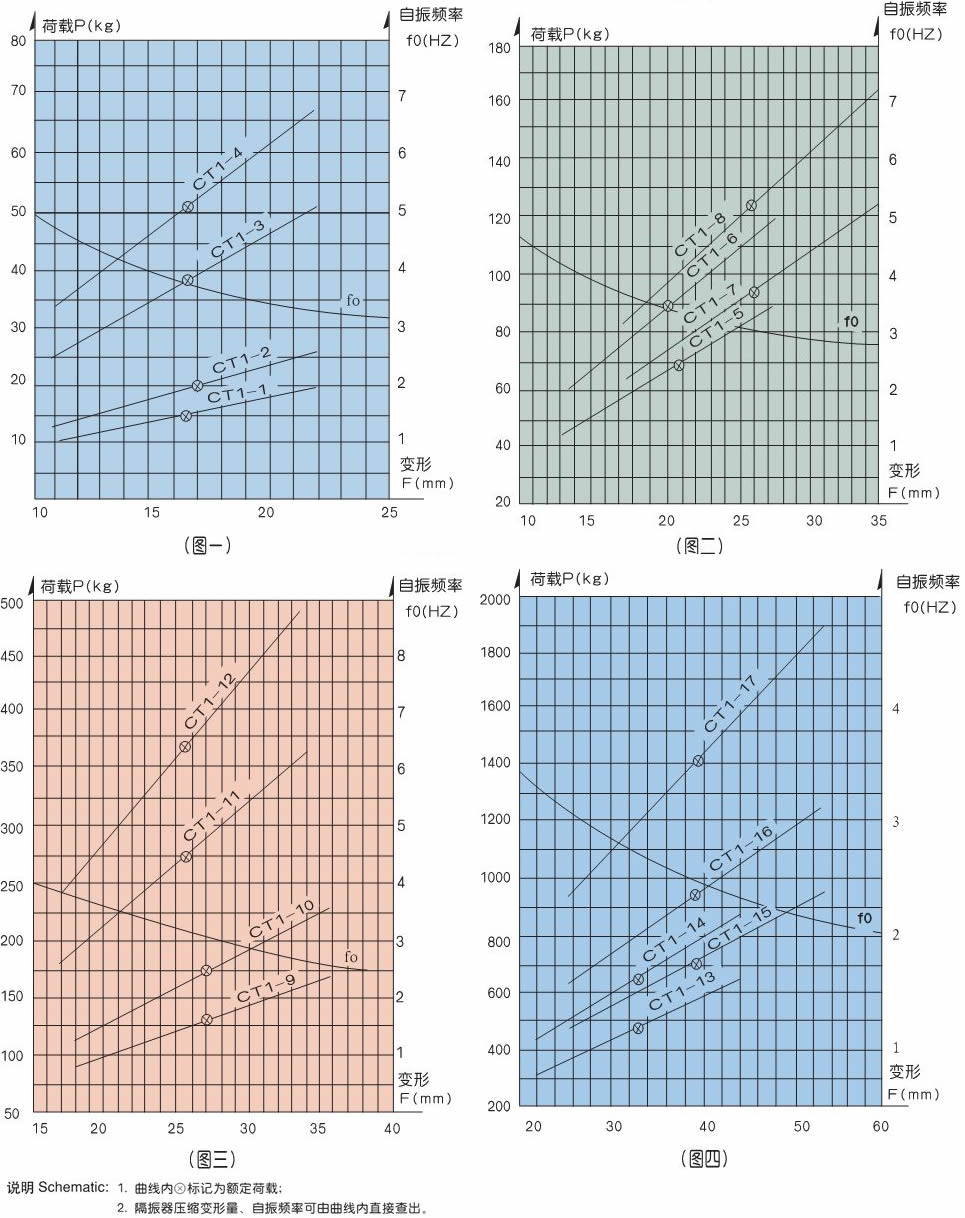

- 產品技術特性曲線圖 -
